Кулер (машына для астуджэння рыбнай мукі па канкурэнтаздольнай цане)

прынцып працы

Рыбная мука выходзіць з сушылкі пры больш высокай тэмпературы. Пасля праходжання праз сіта і канвеер з паветраным астуджэннем частка цяпла можа рассейвацца, але тэмпература ўсё роўна будзе каля 50°C. З-за моцнага трэння і эфекту драбнення падчас працэсу драбнення тэмпература рыбнай мукі будзе павышацца далей. У той жа час, паколькі розніца тэмператур паміж рыбнай мукой і пакаёвай тэмпературай не вельмі вялікая, хуткасць рассейвання цяпла рыбнай мукі будзе больш нізкай. Калі рыбная мука непасрэдна ўпакоўваецца і складваецца ў штабелі, лёгка выклікаць з'яву цяпла, а ў сур'ёзных выпадках можа адбыцца нават самазагаранне, таму свежую рыбную муку неабходна астудзіць да пакаёвай тэмпературы перад захоўваннем. Роля ахаладжальніка заключаецца ў астуджэнні рыбнай мукі пры больш высокай тэмпературы непасрэдна да пакаёвай тэмпературы. У адпаведнасці з патрабаваннямі розных вытворчых ліній мы абсталяваны трыма тыпамі ахаладжальнікаў, якія будуць апісаны ніжэй.

1. Кулер з паветраным і вадзяным астуджэннем
Ахаладжальнік з паветраным і вадзяным астуджэннем складаецца з цыліндрычнай абалонкі і спіральнага вала, палова спіральнага вала зварана са спіральнай трубой, усярэдзіне якой праходзіць астуджальная цыркулюючая вада, іншая палова зварана з лопасцямі мешалка. Спіральны вал і спіральная трубка на вале маюць полую структуру з астуджальнай вадой унутры. Лопасці мешалкі перамешваюць рыбную муку, у той час як імпульсны пылазборнік забірае паветра, каб рыбная мука магла цалкам кантактаваць з паветрам. Пасля таго, як знешні натуральны вецер трапляе ў астуджальны цыліндр, ён пастаянна выцягваецца вентылятарам для ачысткі пылу, утвараючы астуджальны цыркуляцыйны вецер, такім чынам дасягаючы мэты астуджэння.
Высокая тэмпература рыбнай мукі паступае ў машыну праз уваходнае адтуліну і бесперапынна змешваецца і выкідваецца пад дзеяннем спіральнай трубкі і лопасцяў мешалкі з астуджальнай цыркулявалай вадой унутры, і цяпло бесперапынна рассейваецца. І ў той жа час вадзяная пара, якая рассейваецца, неадкладна забіраецца астуджальным цыркулявалым паветрам, так што тэмпература рыбнай мукі бесперапынна зніжаецца і падштурхоўваецца да выхаду пад дзеяннем лопасцей мешалкі. Такім чынам, гэты ахаладжальнік прызначаны для дасягнення мэты астуджэння рыбнай мукі шляхам камбінавання вадзянога і паветранага астуджэння.

2.Ахаладжальнік паветра
Для вялікіх вытворчых ліній, каб дасягнуць лепшага эфекту астуджэння, мы звычайна абсталёўваем паветраахаладжальнікам і ахаладжальнікам вады. Паветраахаладжальнік не моцна адрозніваецца ад ахаладжальніка з паветраным і вадзяным астуджэннем па вонкавым выглядзе, але паветраахаладжальнік складаецца з цыліндрычнай абалонкі, шпіндзеля, зваранага з лопасцямі мешальнага кола, і імпульснага пылазборніка. Рыбная мука падаецца з сілавога боку і бесперапынна змешваецца і выкідваецца лопасцямі мешалкі ў працэсе праходжання праз ахаладжальнік. Цяпло бесперапынна рассейваецца, а вадзяная пара неадкладна адводзіцца вентылятарам ачысткі пылу. Канструкцыя мяшка імпульснага пылазборніка можа гарантаваць, што рыбная мука не будзе ўсмоктвацца ў трубаправод для ўсмоктвання паветра, што прывядзе да блакіроўкі трубаправода для ўсмоктвання паветра, што дасць добры эфект астуджэння.

3.Ахаладжальнік вады
Ахаладжальнік вады складаецца з цыліндрычнай абалонкі і спіральнага вала, зваранага са спіральнай трубой. Спіральны вал і спіральная труба на вале маюць полую структуру, а астуджальная вада прапускаецца ўнутр. Высокая тэмпература рыбнай мукі з ўваходу ў машыну пастаянна памешваецца і выкідваецца пад дзеяннем спіральнай трубы, рыбная мука знаходзіцца ў вялікім кантакце са спіральнай трубкай, так што цяпло пастаянна рассейваецца за кошт непрамога цеплаабмену. У той жа час вадзяная пара неадкладна забіраецца астуджальным цыркулявалым паветрам, так што тэмпература рыбнай мукі бесперапынна зніжаецца і падштурхоўваецца да выхаду пад дзеяннем спіральнай трубы, дасягаючы мэты астуджэння рыбнай мукі.

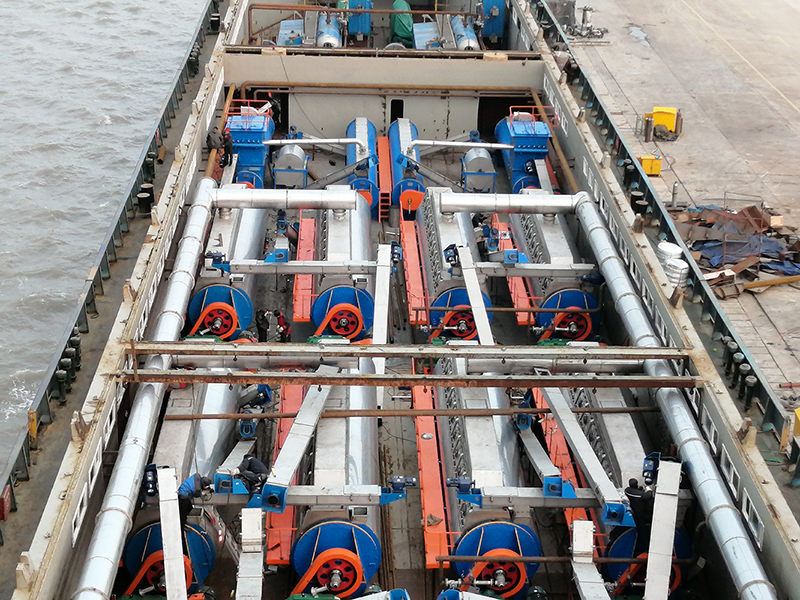

Ўсталявальны зборнік
